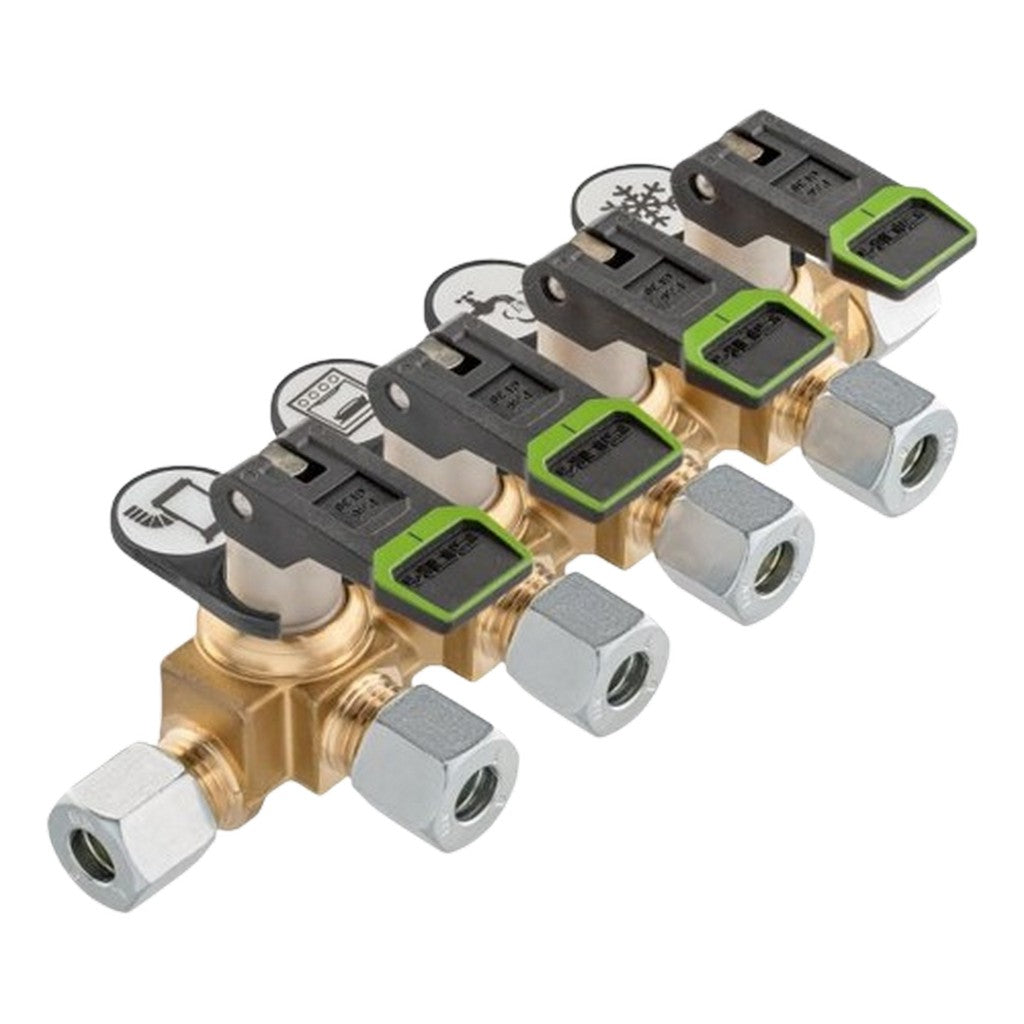

Blocco 4 Valvole a Leva Corto per Impianto Gas - 8mm e 10mm
Il blocco 4 valvole a leva corto è la soluzione compatta e performante per la distribuzione del gas in impianti con tubazioni in rame da 8mm e 10mm. Progettato con un innovativo sistema a bilanciere, offre un'indicazione visiva immediata dello stato aperto/chiuso grazie ai colori rosso/verde. La configurazione ridotta permette un'installazione ottimizzata in spazi limitati, mantenendo perdite di pressione estremamente contenute.
Ideale per applicazioni su camper, caravan e impianti GPL, questo blocco valvole include staffa di montaggio, clip identificative per apparecchiature e ogiva cieca per chiusura, garantendo massima sicurezza e facilità d'uso.
Descrizione Tecnica
- Numero uscite: 4
- Diametri disponibili: 8mm e 10mm
- Tipo comando: Leva a bilanciere con indicatore posizione
- Indicazione visiva: Rosso/verde per stato aperto/chiuso
- Accessori inclusi: Staffa di montaggio, clip identificative, tappo cieco
- Materiale: Ottone CW617N per applicazioni gas
- Pressione massima ammissibile: 16 bar
- Temperatura ambiente: da -20 °C a +60 °C
- Dimensioni (LxAxP): 130x72x91 mm
- Applicazione: Impianti gas con tubazioni in rame
- Perdita di carico: ≤ 1,5 mbar a 0,315 m³/h (aria a 30 mbar)
- Normativa: EN 1949, DIN 4817-1
Vantaggi e Dotazioni
- Design compatto per installazione in spazi ridotti
- Indicatore visivo immediato dello stato valvola
- Perdite di pressione estremamente contenute
- Completo di sistema di montaggio e identificazione apparecchiature
- Tappo cieco incluso per eventuale chiusura uscita
- Linguetta per messa a terra conforme alle normative
- Costruzione robusta e affidabile per impieghi professionali
- Raccordi a compressione per facile installazione
Note Informative
Il prodotto deve essere installato esclusivamente da personale qualificato, in conformità con le normative vigenti per gli impianti a gas (EN 1949).
Secondo la normativa EN 1949, ogni apparecchio utilizzatore deve avere una valvola di intercettazione separata. I dispositivi non installati in prossimità immediata dell'apparecchio devono avere una marcatura identificativa (simbolo) chiara.
Si raccomanda di verificare periodicamente lo stato delle valvole e dei collegamenti, effettuando prove di tenuta secondo le procedure standard.
Non installare in aree dove la temperatura supera i 60°C o scende sotto i -20°C.
Utilizzare esclusivamente per gas GPL in fase gassosa.
Per informazioni tecniche dettagliate e istruzioni di installazione complete, consultare il manuale tecnico fornito.
