Caricabatterie camper BC222 12V 22A switching per batterie AGM, GEL, piombo e litio
Il BC222 12V 22A è un caricabatterie switching ad alta efficienza progettato per la ricarica degli accumulatori a 12V utilizzati negli impianti elettrici di camper, caravan e van camperizzati.
Compatibile con batterie al piombo, AGM, GEL e litio LiFePO4, permette di selezionare l'algoritmo di carica tramite dip-switch in base alla tecnologia della batteria installata.
Il caricabatterie BC222 eroga una corrente massima di 22A continui, ha un rendimento del 93% e funziona senza ventola interna di raffreddamento.
Oltre alla ricarica della batteria servizi, il dispositivo può funzionare come alimentatore, fornendo energia alle utenze elettriche quando il camper è collegato alla rete esterna a 230V.
Caratteristiche principali
- Caricabatterie switching per accumulatori a tensione nominale 12V.
- Corrente massima di uscita: 22A continui.
- Compatibile con batterie AGM, GEL, piombo e litio LiFePO4.
- Selezione dell'algoritmo di carica tramite dip-switch.
- 8 linee di carica IUoU.
- Ricarica combinata a corrente costante e tensione costante.
- Funzione alimentatore per le utenze elettriche del camper.
- Rendimento del 93%.
- Funzionamento senza ventola interna.
- Possibilità di collegamento di una sonda temperatura batteria.
- Protezione contro cortocircuito, sovraccarico, sovratensione e sovratemperatura.
- Segnalazione luminosa dell'algoritmo di carica selezionato.
Come funziona il caricabatterie BC222
Il BC222 utilizza una combinazione di carica a corrente costante e tensione costante per gestire la ricarica degli accumulatori a 12V.
L'algoritmo viene selezionato tramite dip-switch in funzione della tipologia di batteria. All'accensione, il LED verde lampeggia per indicare l'algoritmo impostato.
Quando è presente una batteria e il dispositivo viene alimentato dalla rete a 230V, il BC222 funziona come caricabatterie.
Con l'algoritmo per batterie al litio selezionato, il dispositivo può avviare la funzione di caricabatterie anche se non rileva la batteria all'accensione.
La gestione della carica consente di mantenere il dispositivo collegato alla rete elettrica anche in modo permanente, secondo le condizioni di utilizzo previste.
Funzione alimentatore per camper e caravan
Il BC222 può funzionare anche come alimentatore per l'impianto elettrico a 12V del camper.
Quando viene attivata un'utenza elettrica, il caricabatterie fornisce immediatamente la corrente richiesta, limitando il prelievo di energia dalla batteria servizi.
Se la corrente assorbita dalle utenze è inferiore alla corrente massima erogabile dal caricabatterie, il dispositivo può alimentare il carico senza scaricare la batteria.
Se il consumo supera la corrente disponibile, la batteria fornisce la corrente mancante e si scarica per una quantità pari alla differenza tra corrente richiesta e corrente erogata dal caricabatterie.
Controllo della temperatura della batteria
Il caricabatterie BC222 permette il collegamento di una sonda di temperatura da posizionare sulla batteria.
La sonda consente di adattare l'algoritmo di carica selezionato alla temperatura dell'accumulatore, contribuendo alla corretta gestione del processo di ricarica.
La disponibilità della sonda nella confezione non è specificata.
Specifiche tecniche
- Modello: BC222.
- Codice prodotto: B5.0543.002.
- Tecnologia: switching.
- Tensione nominale di ingresso: 230V AC ±10%.
- Frequenza: 50/60Hz.
- Potenza massima: 320W.
- Fusibile di protezione: 4A.
- Tensione nominale batteria: 12V.
- Corrente massima di uscita: 22A continui.
- Algoritmi di carica: IUoU per AGM, GEL, Pb e LiFePO4.
- Numero linee di carica: 8.
- Selettore tipo batteria: dip-switch.
- Segnale presenza rete: 12V, massimo 150mA.
- Rendimento: 93%.
- Temperatura ambiente di esercizio: -20°C / +40°C.
- Ventola interna: assente.
- Grado di protezione: IP20.
- Collegamento alla rete: connettore a 3 poli IEC EN60320 C14.
- Collegamento alla batteria: vite M6.
- Dimensioni: 146 x 183 x 65 mm.
- Peso: inferiore a 0,8 kg.
Sistemi di protezione
- Protezione contro il cortocircuito.
- Protezione contro il sovraccarico.
- Protezione contro la sovratensione in uscita.
- Protezione contro la sovratemperatura.
- Protezione contro la sovratemperatura della batteria.
- Protezione termica con sensore NTC.
Compatibilità e applicazioni
Il caricabatterie BC222 è destinato agli impianti elettrici a 12V di camper, caravan e van camperizzati che utilizzano batterie compatibili con gli algoritmi di carica disponibili.
Può essere utilizzato per la ricarica della batteria servizi durante il collegamento del veicolo alla rete elettrica esterna a 230V, ad esempio in campeggio o nelle aree di sosta attrezzate.
È adatto anche agli impianti nei quali è necessario alimentare le utenze a 12V durante la permanenza del veicolo collegato alla rete.
Prima dell'installazione è necessario verificare che la batteria abbia una tensione nominale di 12V e che la corrente massima di carica di 22A sia compatibile con le indicazioni del produttore dell'accumulatore.
Per le batterie al litio LiFePO4 occorre verificare anche la compatibilità con le specifiche di carica e con il sistema BMS della batteria.
Il grado di protezione IP20 richiede una collocazione adeguata, protetta dall'acqua e dagli agenti atmosferici.
Dimensioni e installazione
Il BC222 misura 146 x 183 x 65 mm e pesa meno di 0,8 kg.

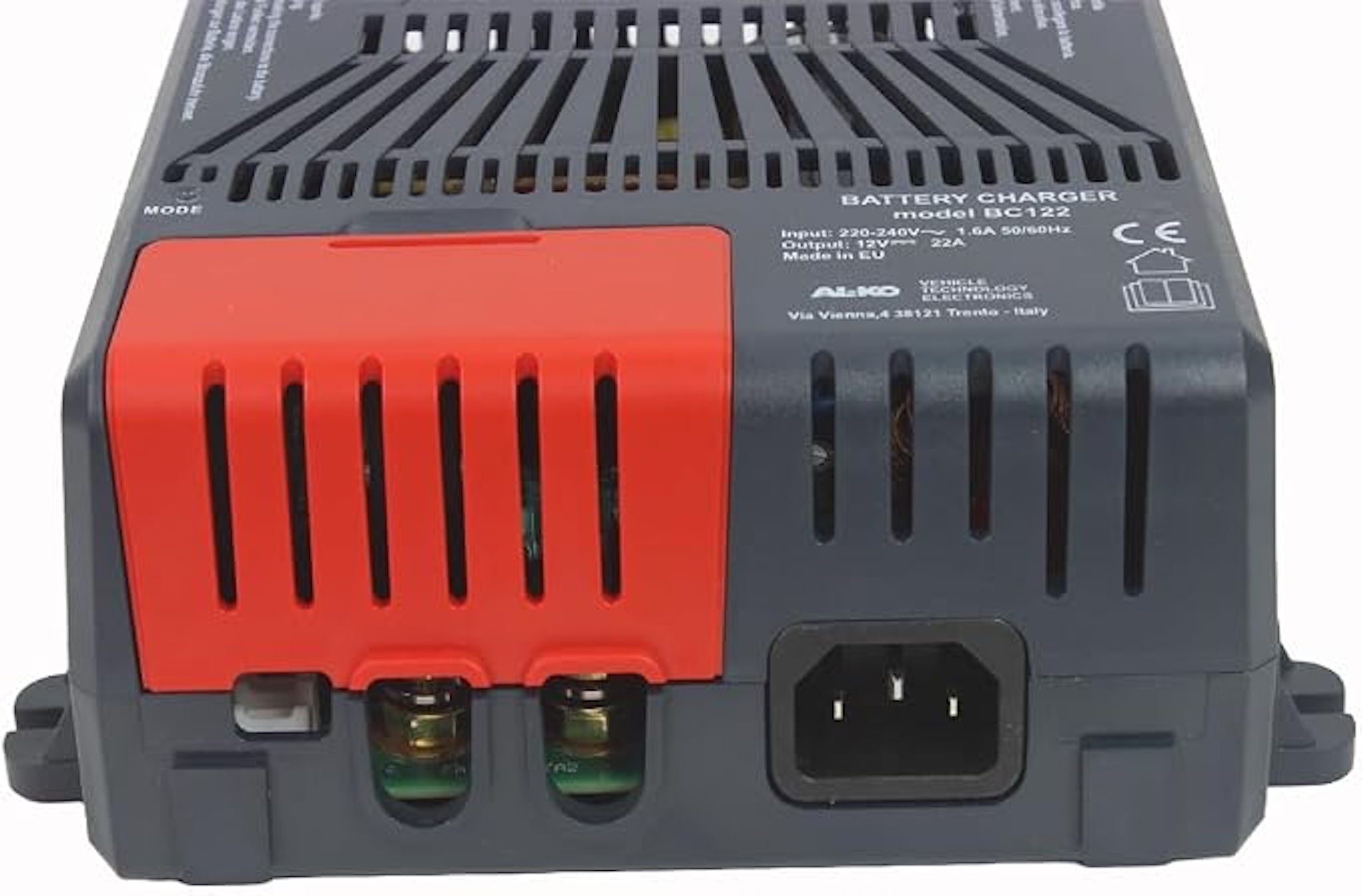

Il collegamento alla rete elettrica avviene tramite connettore IEC EN60320 C14 a 3 poli, mentre il collegamento alla batteria utilizza terminali con vite M6.
Il dispositivo è privo di ventola interna. Durante l'installazione devono comunque essere rispettate le indicazioni del produttore relative al posizionamento e alla dissipazione del calore.
