Oblò Visionstar L Pro 700x500 con Tendina e Zanzariera per Camper

Oblò Visionstar L Pro 700x500 con Tendina e Zanzariera per Camper

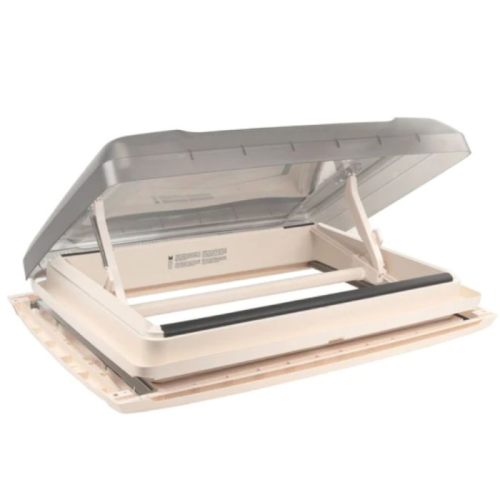

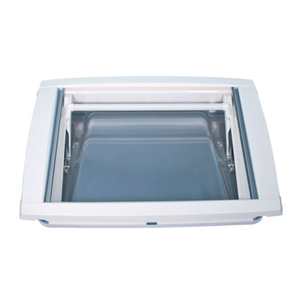

L’Oblò Visionstar L Pro 700x500 è progettato per l'installazione su camper e caravan. Realizzato in policarbonato con doppi vetri e telaio a doppia parete, garantisce un eccellente isolamento acustico e termico. Dotato di illuminazione LED integrata a 3000 K (bianco caldo) e alimentazione a 12V, offre funzionalità avanzate e comfort.

CARATTERISTICHE TECNICHE

• Apertura:

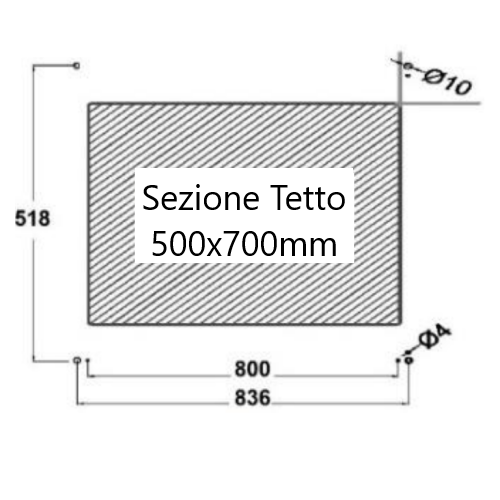

  • 700 x 500 mm

• Spessore tetto:
  • 25–60 mm

• Raggio angolo:
  • 23 mm

• Altezza sopra il tetto:
  • 105 mm

• Materiale Oblò:
  • Policarbonato

• Materiale telaio esterno:
  • Polipropilene

• Ventilazione regolabile:
  • 0–150 cm²

• Peso:
  • 8,4 kg

• Luci LED:
  • 2 x 580 lumen, 3000K (bianco caldo)

• Alimentazione: 12V DC

• Consumo:
  • 2 x 6 kWh/1000h

• Vita nominale LED:
  • 50.000 ore

• Omologazione:
  • ECE R43 -019651
• Limite velocità:
  • 160 km/h (montaggio trasversale),
  • 130 km/h (longitudinale)

CONTENUTO DELLA CONFEZIONE

• 1 x Oblò con telaio esterno

• 1 x Telaio interno con LED, polyswitch e cavo di collegamento

• 14 supporti di fissaggio SL

• 4 viti plastiche grandi SL

Materiali non inclusi necessari per il montaggio:

• Sigillante elastico adesivo

• 14 viti per il telaio superiore
  •  (da calcolare in base allo spessore tetto +10mm)

• 4 viti per il telaio interno (max 10mm) se presente supporto in legno

ISTRUZIONI DI SICUREZZA E MONTAGGIO

AVVERTENZE IMPORTANTI:

• Verificare lo spessore del tetto prima del montaggio

• Installare solo su superfici piane

• Scegliere una posizione che non interferisca con altri componenti del tetto

• Non montare sul bordo anteriore del tetto del veicolo

• Non salire sopra l'oblò in policarbonato

• Non aprire l'oblò durante la marcia

• Chiudere l'oblò durante pioggia o neve

• Non aprire con vento forte o pioggia

• Spegnere l'alimentazione elettrica prima del collegamento LED

ISTRUZIONI DI MONTAGGIO:

• Preparazione:
  •  Pulire accuratamente i telai prima di applicare il sigillante

• Telaio esterno:
  • Separare i telai e posizionare quello esterno sull'apertura del tetto con sigillante

• Fissaggio:
  •  Posizionare i 14 supporti di fissaggio e serrare con viti (max 0.5 Nm)

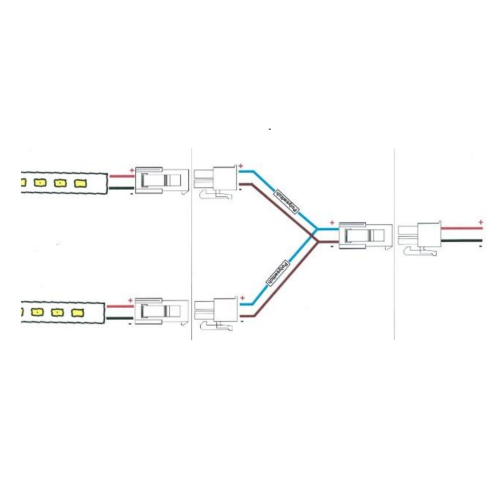

• Collegamento elettrico:
  • Collegare il cavo provided all'impianto 12V del veicolo
• Telaio interno:

  • Versione 1 (supporto legno):
    • Fissare con 4 viti nel supporto legno

  • Versione 2 (rivestimento):
    • Utilizzare le viti plastiche provided
• Rimontaggio:
  •  Reinserire le coperture del telaio interno fino allo "click"

• Collaudo:
  • Verificare il corretto funzionamento dell'apertura e dei LED

MANUTENZIONE E UTILIZZO

Pulizia:

• Utilizzare solo acqua pulita e spugna morbida per le parti in plastica e policarbonato.

• NON utilizzare solventi che possono danneggiare le plastiche.

• Lubrificare le superfici scorrevoli con vaselina o WD40 per farle scorrere agevolmente.

• Per proteggere le guarnizioni in gomma utilizzare talco in polvere.
• Pulire le tendine a secco con spazzola morbida o piumino.

  • Evitare di usare l'acqua pulire le tendine, in quanto l'acqua può danneggiare la zanzariera e la tendina.

Utilizzo:

• Aprire sempre entrambe le tendine prima di aprire l'oblò.

• Tenere le tendine aperte durante la marcia.

• Non chiudere completamente le tendine di giorno per evitare l'accumularsi di calore

Ventilazione permanente:

L'oblò Visionstar L Pro viene fornito senza ventilazione permanente di serie. Tuttavia, è possibile configurare diverse opzioni di ventilazione modificando le guarnizioni in gomma secondo le seguenti specifiche:

SENZA ventilazione permanente

• Guarnizione in gomma completa tutto intorno


CON ventilazione 75cm²

• Guarnizioni laterali accorciate a 34 cm ciascuna

• Guarnizione posteriore ridotta a due sezioni da 8,1 cm ciascuna

CON ventilazione 150cm²

• Guarnizioni laterali rimosse completamente

• Guarnizione posteriore ridotta a due sezioni da 8,1 cm ciascuna


VENTILAZIONE LONGITUDINALE 75cm²

• Guarnizione lato cerniera accorciata a 45 cm
• Guarnizione lato opposto ridotta a due sezioni da 8,1 cm


VENTILAZIONE LONGITUDINALE 150cm²

• Guarnizione posteriore accorciata a 20 cm

• Guarnizione lato cerniera rimossa completamente

• Guarnizione lato opposto ridotta a due sezioni da 8,1 cm

Note:
Smaltire secondo le normative locali.
Prodotto conforme ECE R43.
